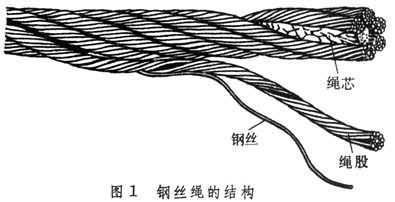

什么叫钢丝绳:钢丝绳是用很多根优质钢丝按照一定规则紧密地捻制而成的。广泛用于张拉因定、运输牵引、提升起重等方面。与功能相似的其它绳索比较,钢丝绳具有强度高、任韧性好、无噪音、自重轻及挠性好,使用方便等优点;被广泛用于机械、造船、采矿、冶金以及林业等多种行业。不锈钢丝绳,是用不锈钢丝捻制成的绳索。结构见图1。
中间的纤维绳称绳芯,捻在绳芯周围的钢丝叫绳股。钢丝绳直径一般为3.15~65mm,最粗可达 120mm,非捻制钢丝绳直径可达1000mm。19世纪初,欧洲已在矿井上使用铁丝制成的绳索代替麻绳和铁链;后来出现了钢丝绳。钢丝绳用途很广,品种繁多。70年代末,世界钢丝绳产量为全部钢产量的 0.3%左右。中国在1939年前后开始生产钢丝绳,现在已能生产很多品种,
不锈钢丝绳,在本身自带的优越耐腐蚀特征下,更被广泛应用。
钢丝绳的材质
钢丝绳的钢丝因要求要有很高的强度与韧性,普通钢丝绳通常采用含碳量为0.5%~0.8%的优质碳素钢制作,而且含硫、磷量不应大于0.035%.为此,应选用<优质碳素结构钢技术条件>中的50,60和65号钢;
不锈钢丝绳,则因本身材料具有不同程度的耐腐蚀性,适用在比普通钢丝绳多了有不同有耐腐蚀需求和特性的场合中。常见不锈钢钢丝绳品种有:
304钢丝绳(304不锈钢丝绳)
321钢丝绳(321不锈钢丝绳)
316钢丝绳(316不锈钢丝绳)
可定做:201 202 301 316L等材质
可根据需求,对照相应不锈钢材料特性选择使用各类不锈钢丝绳。
钢丝绳的类型、结构和用途
钢丝绳的类型、结构、原料和生产工艺取决于用途。一般钢丝绳用直径 0.1~6.0mm 圆断面的碳素钢丝。捻制密封和半密封钢丝绳时,采用 Z形和其他异型钢丝。钢丝绳的类型按用途分:有悬吊桥梁用绳和矿用钢丝绳、架空索道用承载绳、传动装置用牵引绳、电梯用绳、捆扎和拖编货物用系扎绳等。钢丝绳的品种不断增多,结构日益复杂,除采用各种涂层钢丝外,还使用不锈钢丝和双金属钢丝。为确保钢丝绳使用的安全性和可靠性,要求钢丝绳有足够的强度,良好的挠性、捻制的密实性、抗压性、耐磨性、耐腐蚀性和抗疲劳强度等,其中强度最为重要。

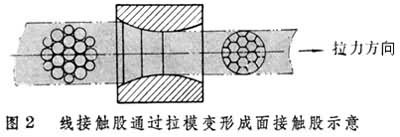

钢丝绳的截面结构有点接触圆股、线接触圆股、面接触圆股、异型股、单层股不旋转、密封及扁平等。其中面接触圆股钢丝绳是靠捻股机的牵引力将线接触绳股通过拔丝模或辊模拔制而成。通过拉模,绳股变形前和变形后的截面(图2)。
普通钢丝绳防腐
有涂油和镀层两种防腐措施。
涂油 所有钢丝绳都必须涂油。纤维芯浸油,要求油脂能够保护纤维芯不腐烂、不锈蚀钢丝,滋润纤维,并从内部润滑钢丝绳。表面涂油使绳股中所有钢丝表面都均匀地涂上一层防锈润滑油脂,其中对摩擦提升和矿水大的矿井用绳,要涂增磨和抗水性强的黑油油脂;其他用途则涂成膜性强、防锈性能好的红油油脂,并要求油层薄,便于在操作过程中保持清洁。
镀层 有镀锌、镀铝、涂尼龙或塑料等。镀锌又分钢丝先镀后拔的薄镀层和钢丝拔后镀锌的厚镀层,厚镀层的机械性能比光面钢丝绳有所降低,宜在严重腐蚀环境中使用。镀铝钢丝绳比镀锌钢丝绳更耐腐蚀、耐磨、耐热,主要用于渔业拖网船舶及含H2S的矿井等,采用先镀后拔法生产。涂尼龙或塑料的钢丝绳分涂绳和涂股后合绳两种。前者用于静索,后者用于动索。
制绳用钢丝

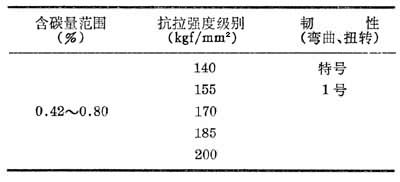

普通制绳常用钢丝的钢种和性能如表:
不锈钢丝绳用丝,参照不锈钢丝绳制绳标准要求。
钢丝绳的生产工艺及设备
不锈钢丝绳和普通钢丝绳的生产工艺基本相同,有卷线、捻股及合绳三个基本工序。
卷线工序:将钢丝线盘,重新卷在捻股机的工字轮上;也可将钢丝从拔丝机后直接卷到工字轮上。
捻股:将钢丝捻成绳股。捻股机有筐篮式、轴管式、无管式和双捻机等。图3为12轴管式捻股机示意图,1是装下层绳股的工字轮,2是旋转的机筒,内装12个卷满钢丝的工字轮,3是成股的压线瓦,4是牵引轮,5是上层绳股的收线轮,机筒旋转一周,牵引轮引出的绳股长度即为股的捻距。
合绳:将股合成钢丝绳。目前筐篮式成绳机使用较多,合绳工艺和捻股机基本相同。
参考书目 Β.Τ.莫里纳尔等著,周学良等译:《钢丝绳生产工艺基础》,冶金部金属制品科技情报网,北京,1976。(В.Т.Мольнар и Ю.В. Владимиров,Технологическиеосновы Производсмва смалъныхканамов,изд.Металлургия,Москва,1975.) |
